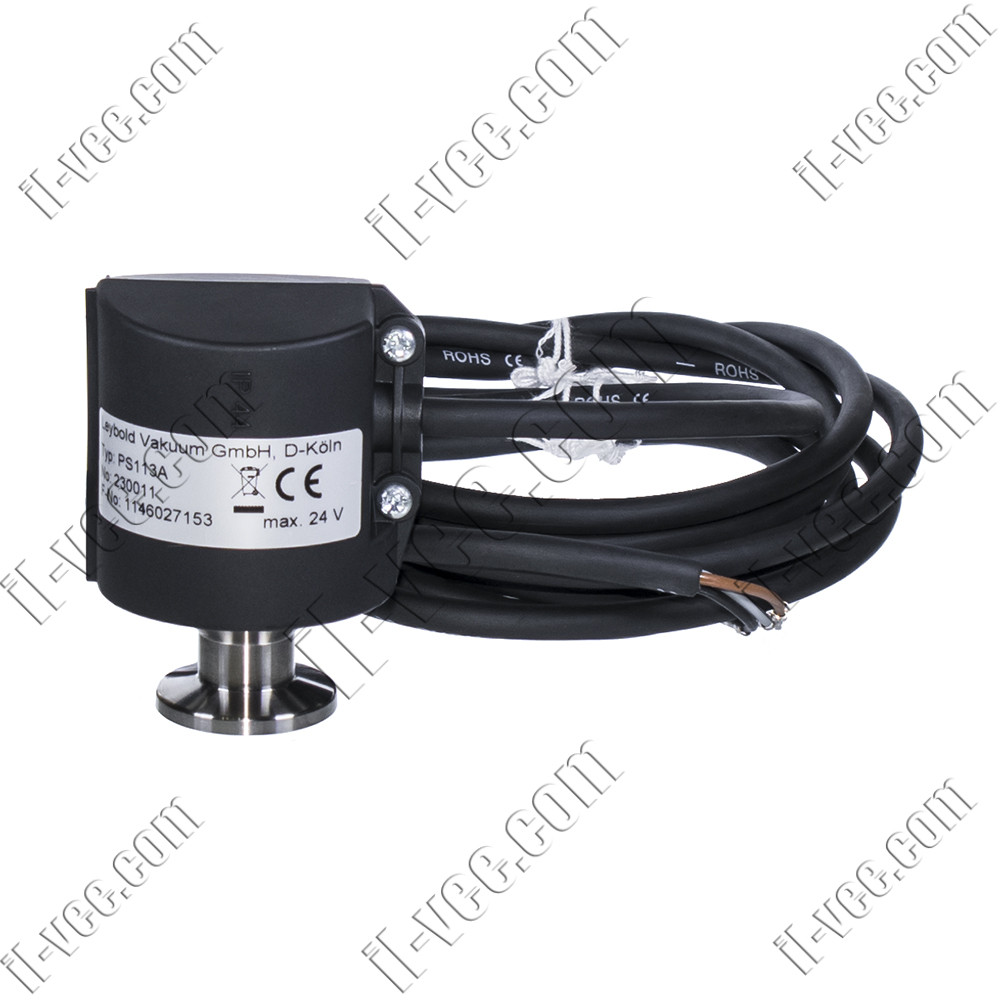

Запобіжне реле низького тиску Leybold Vacuum PS113A, DN 16 ISO-KF, P / N 230 011

Перемикач, що показує, чи досягло тиск рівня атмосферного тиску після випуску повітря. Попередньо встановлене мембранне реле тиску налаштоване на спрацьовування при тиску на 6 мбар нижче атмосферного.

Переваги для користувача

- Міцна конструкція
- Висока комутаційназдатність
- Захищений від корозії
- Простота у використанні
- Захист IP 44
- Можливість підключення до програмованого управління

Типові застосування

- Вентиляційні установки
- Захисне відключення вакуумних систем
- Фіксатори навантаження
- Підвищена комутаційна здатність при використанні комутаційного підсилювача SV 110

Технічна примітка

Із-за використовуваного матеріалу мембрани (EPDM) PS 113 A не підходить для застосувань, в яких технологічний газ містить велику кількість гелію. Через проникність гелію, швидкість витоку мембрани для гелію становить значення ≤ 1 x 10-4 мбар x л / с.

Технічні дані

Номер деталі: 230011
Тиск перемикання: 6 мбар
Тиск зворотного перемикання: 3 мбар
Похибка перемикання: 2 мбар
Максимально допустимий робочий тиск, (абс.) 2000 мбар
Діапазон температур зберігання ° C: -25 до +85
Діапазон номінальних температур ° C: від 0 до +85
Комутаційний контакт: Перемикаючі контакти SPDT, позолочені
Термін служби контактів: > 05 циклів перемикання
Комутаційна здатність: 100 мА / 24 В DC, 30 мА / 24 В DC
Підключення до електромережі: кабель 3м, 3x0,5мм2
З'єднувальний фланець DN: 16 ISO-KF
Проникність гелію: ≤ 5 x 10-5 мбар
Мертвий об'єм см3: 2
Матеріали, що контактують із середовищем: Нержавіюча сталь 1.4305, Нержавіюча сталь 1.4310, Нержавіюча сталь 1.4300 Покриття PTFE, EPDM
Вага, г: 315
Клас захисту IP: 44
