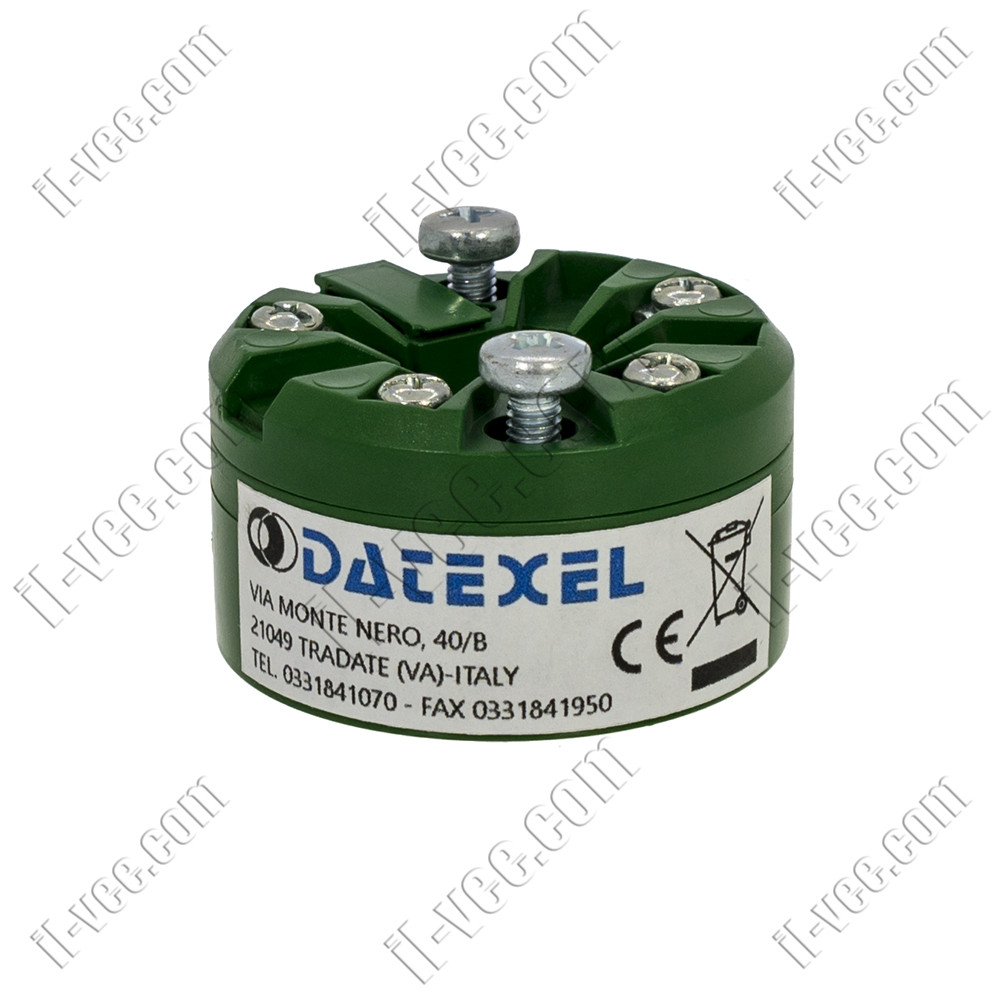

Перетворювач температури DETEXEL DAT1030/S1

Передавач з фіксованим діапазоном для термопари DETEXEL DAT1030/S1

Передавач DAT1030 призначений для забезпечення виходу 4 ÷ 20 мА на струмового петлі, лінійною і пропорційною величині напруги, що генерується термопарою, підключеної до її входу. DAT1030 не виконує лінеаризацію вхідного сигналу; ця функція дозволяє використовувати передавач з системами збору даних з програмним забезпеченням внутрішньої лінеаризації. Потенціометри ZERO і SPAN дозволяють налаштувати початкову і повне значення шкали. DAT1030 відповідає Директиви 2004/108 / EC щодо електромагнітної сумісності. Він розміщений в самозатухаючого пластиковому корпусі для монтажу на DIN B. Крім того, можливо встановити (з допомогою відповідного монтажного комплекту) пристрій на DIN RAIL.

ФУНКЦІЇ
- Вхід для термопари типу E, J, K, N, R, S і T
- Діапазон введення в ° C або ° F
- Значення Span й Zero, регульовані потенціометром
- 4 ÷ 20 мА "лінійний вихід напруги на струмового петлі
- Висока точність
- Відповідність вимогам EMC - знак CE
- Підходить для монтажу на DIN B
- Можливість установки на DIN-рейку відповідно до DIN 50022 (опція DIN RAIL)

Вхід
Датчик: тип термопари E, J, K, N, R, S і T
Вплив опору лінії: 0,2 мкВ / Вт

Висновок
Сигнал: 4 ÷ 20 мА на струмового петлі
Максимальний вихідний сигнал: 35 мА
Час відгуку: (від 10 до 90% від f.s.) 300 мс
Час прогріву: 3 хвилини

Напруга живлення: 12 ÷ 32 В постійного струму
Робоча температура: -20 ÷ 70 ° C
Температура зберігання: -40 ÷ 85 ° C
Відносна вологість: 0 ÷ 90%
Вага близько: 35 г

Повна інформація: http://www.ensim.com.tr/uploads/urun-belgeyukle-dosyalar/172.pdf
